http://www.asus.com/tw/ASUS_VivoPC/VivoPC_VC60/
官方有 i3 /i5 兩個版本。
根據官方的網頁敘述，i5 版本內裝的是 3.5”HDD，i3 版本採用2.5”HDD
更換硬碟

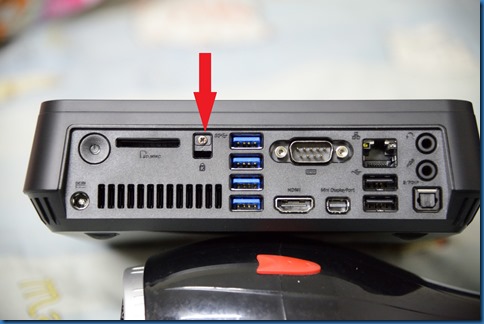

更換硬體最大的挑戰就是怎麼開啟設備的外衣下圖箭頭指向的小螺絲，先把他卸下。
用小的螺絲起子，插入拔下螺絲的小孔，往下推
推下後，翻回正片，上方的蓋子往後方推，大約一公分
推開後，即可掀起上蓋，立即看到眼前像是硬碟的怪東西，那是個硬碟保護盒
下圖四個箭頭所指螺絲，卸下後，可將保護盒取下，硬碟就露臉了
更換記憶體

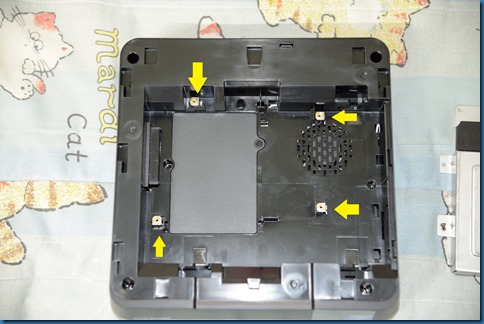

把硬碟往右邊推，就可以輕鬆換下硬碟，由於 i3 版本硬碟槽設計採用 2.5”，導致多設計了四個鎖點，如下圖
因此如果希望提昇硬碟性能，想改用 3.5”HDD ，勢必要對這些鎖點動上手腳。
另外是 3.5" HDD 有可能會遮住後方的風扇風孔，有可能影響整體散熱，本來想自己動手腳改裝，因此作罷～～～
中間顏色比較淺的蓋板，將螺絲卸下打開，可以看到網路晶片。
將圖片中黑色與白色的線，輕輕的摘下，注意折斷，不然無線功能應該就掰掰了
接下來要拆整個上蓋，來探索下面的祕密空間，下圖箭頭共計七個螺絲，請小心卸下，可留在蓋子內或是取出。
將螺絲鬆開後，輕輕往上提，便可讓上蓋與下蓋分離。但注意無線網路的黑白線路如果沒有先拔下的話，可能會造成拉扯
上蓋與主機板，共計有「無線網路天線」、「上蓋風扇電源線(藍箭頭）」「SATA 訊號線(黃箭頭)」、「SATA 電源線(紅箭頭)」
將這些線路卸下，就可以對記憶體動手腳！！！
ASUS 內裝的記憶體(圖中下層，有貼上類似膠帶的隔熱貼紙，為原廠安裝記憶體，4GB DDR-III 1600 )
最後，在逆向回去把接頭接上，螺絲鎖上。就大功告成了～～～～
